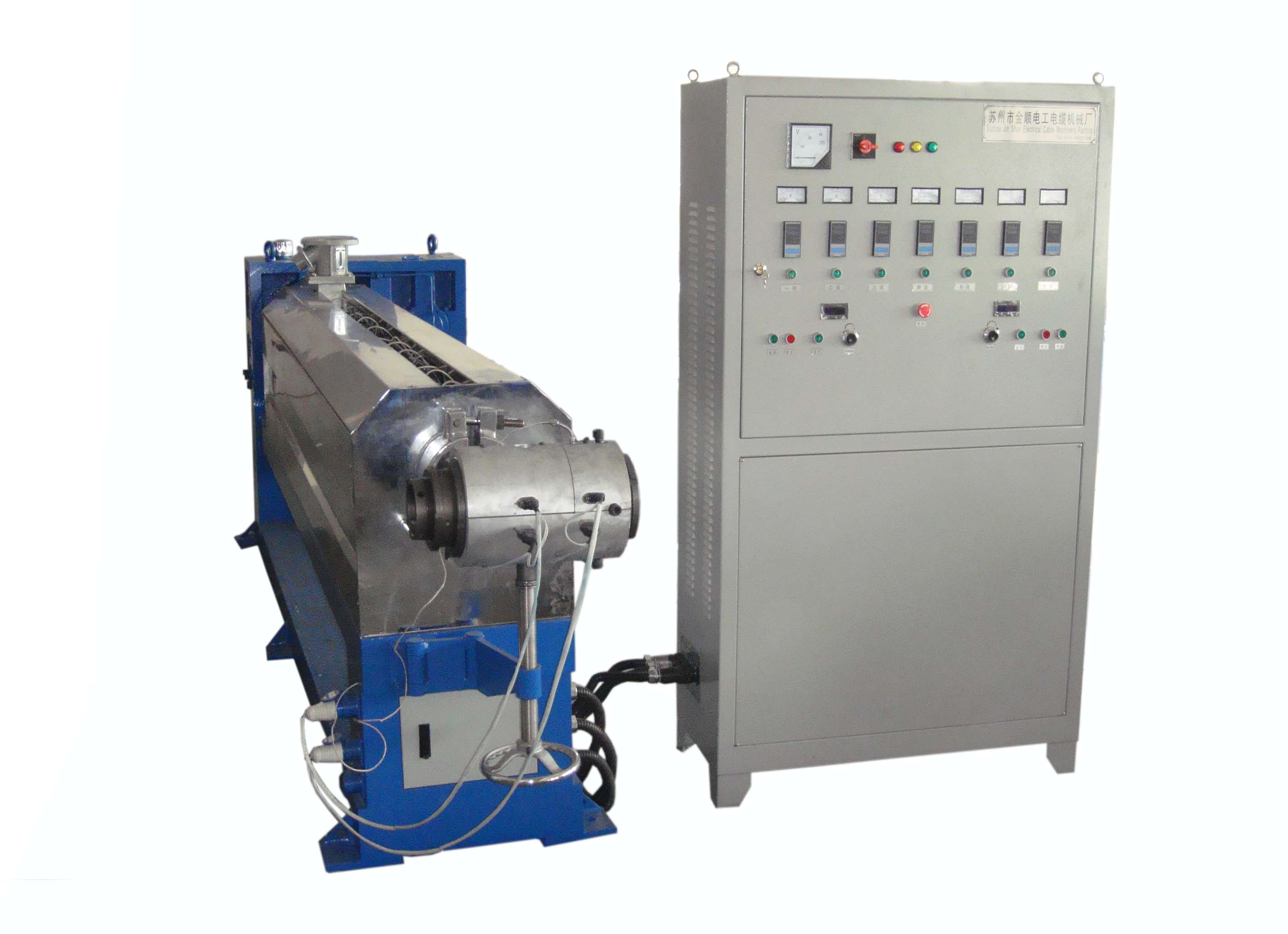

SJ-90X25塑料擠出機

用途
本單螺桿塑料擠出機為塑料制品擠出成型設備，使用的樹脂原料主要為粒料。根據不同性質的樹脂原料（如PVC/PE等），應使用不同結構形式的螺桿。并根據不同的原料選擇適當?shù)霓D(zhuǎn)速及工藝溫度。

結構特點
◆該機調速范圍大，對生產不同種類塑料適應性大，操作方便。
◆設有時間比例式和PID式溫度自動控制儀，根據不同塑料加工工藝，能理想的選擇加熱溫度，并能自動控制所設定的溫度，加熱時溫度波動小。
◆本機設有電氣過載保護裝置。
◆裝有轉速表可直觀反映螺桿的轉速。
◆用戶可根據需要，選取不同的電機、電氣配置。

結構組成 本機主要由螺桿、機筒、機頭架、減速箱、電氣控制柜等零部件組成。
◆螺桿
螺桿材料為38CrMoAIA優質合金鋼，經氮化處理后，具有較高的硬度和耐磨、耐腐蝕能力。我們可根據用戶所加工不不同種類塑料，配制相應螺桿，根據不同原料的加工提供漸變型、突變型、分離型（BM型）、阻燃型等類型螺桿（每種類型螺桿價格各有差異），本機出廠時只配置一種螺桿。
◆機筒
機筒材料為38CrMoAIA優質合金鋼，經氮化處理后，具有較高的硬度和耐磨、耐腐蝕能力。外表面的多段加熱器為塑料塑化的外部熱源，并設有多高測溫點，各段裝有冷卻風機。
◆機頭架
機頭架是連接機頭模具的裝置。連接方式有螺紋式和哈夫式兩種，根據用戶需要選其中一種配置。
◆減速箱
外形根據國外最新樣本設計，具有體積小，外形美觀，精度高，強度好，噪音低等優點。

傳動系統
根據擠出過程中所需的機械功率及螺桿不同轉速，配用多種不同電機（每臺機只配一種），經皮帶輪、減速箱，使螺桿可在一定范圍內實現無級調速。

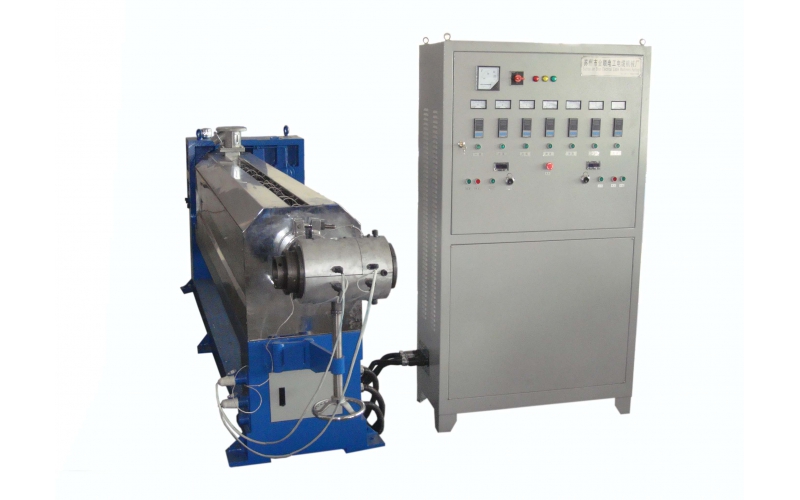

SJ-90x25塑料擠出機

技術參數
A型
螺桿直徑 Φ90mm
螺桿長徑比 25:1
螺桿轉速： 13-130rpm
機身加熱功率 26kw
機身加熱段 5段
主單機
型號 Z4-200-31
功率 90kw
轉速 150rpm
風機
型號 DF-5
功率 0.55kw
風量 14m³/min
擠出產量(SPVC) 130-280kg/h
機筒DF-5風機冷卻 5段
主機中心高 1000mm
主機外形尺寸：長3420mmx寬1950mmx高1850mm(含料斗高)

B型
螺桿直徑 Φ90mm
螺桿長徑比 25:1
螺桿轉速： 10-100r/min
機身加熱功率 26kw
機身加熱段 5段
主電機參數
型號 Z4-200-21
功率 75Kw
轉速 1500r/min
擠出產量：
PVC料90~200Kg/h(敞開機頭)
PE料70~150kg/h(敞開機頭)
注：擠出產量視螺桿型式，擠出樹脂牌號及比重差異等有較大波動范圍。擠PE料時，螺桿最高轉速不得超過65r/min。
機筒DF-5風機冷卻5段
主機中心高 1000mm
主機外形尺寸：長3420mmx寬1950mmx高1850mm(含料斗高)
